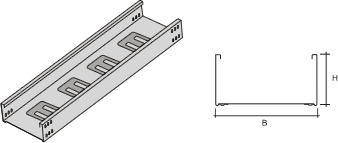

铆接桥架 XQJ-Y
序 号
NO. 		型 号
Model		 宽 度
(B)
Width		 高 度
（H)
Height		 重量：kg/节
Weight:kg		 备注
Remarks
1 XQJ\Y-C(P)-5-5 50 50 9.82 最长6米
2 XQJ\Y-C(P)-5-10 100 50 12.56 最长6米
3 XQJ\Y-C(P)-5-20 200 50 18.75 最长6米
4 XQJ\Y-C(P)-5-30 300 50 26.42 最长2米
5 XQJ\Y-C(P)-5-40 400 50 39.42 最长2米
6 XQJ\Y-C(P)-5-50 500 50 46.35 最长2米
7 XQJ\Y-C(P)-5-60 600 50 57.12 最长2米
8 XQJ\Y-C(P)-10-10 100 100 19.52 最长6米
9 XQJ\Y-C(P)-10-20 200 100 22.85 最长6米
10 XQJ\Y-C(P)-10-30 300 100 29.19 最长2米
11 XQJ\Y-C(P)-10-40 400 100 44.94 最长2米
12 XQJ\Y-C(P)-10-50 500 100 51.52 最长2米
13 XQJ\Y-C(P)-10-60 600 100 58.14 最长2米
14 XQJ\Y-C(P)-15-30 300 150 35.14 最长2米
15 XQJ\Y-C(P)-15-40 400 150 51.52 最长2米
 16 XQJ\Y-C(P)-15-50 500 150 58.12 最长2米
 17 XQJ\Y-C(P)-20-30 300 200 44.58 最长2米
 18 XQJ\Y-C(P)-20-40 400 200 50.68 最长2米

采用德国最先进的TOX铆接技术，自动检测铆接点的质量：
 侧板和采用成型机拉制而成，提高桥架的整体抗弯能力：
 侧板和底板压加强筋，外形美观，荷载能力大：
 桥架表面处理分为：喷塑、电镀锌、镀锌钝化等：
 铆接桥架最大板厚2.0：
 XQJ-Y铆接桥架分为槽式、托盘式、梯级式三种：分别用C、P、T表示：

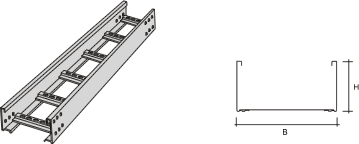

铆接桥架 XQJ-S
序 号
NO. 		型 号
Model		 宽 度
(B)
Width		 高 度
（H)
Height		 槽 型kg/2米
（托盘型）		 梯级型kg/2米 备注
Remarks
1 XQJ\S-C(P、T)-01-10-2 200 100 24.85 17.41 铆接桥架每端各12只连接孔,该桥架备有护罩，需护罩请在订货时注明；重量另计；铆接板厚大于2时采用焊接
2 XQJ\S-C(P、T)-01-15-2 200 150 29.82 25.91
3 XQJ\S-C(P、T)-01-10-3 300 100 29.19 18.75
4 XQJ\S-C(P、T)-01-15-3 300 150 35.14 27.07
5 XQJ\S-C(P、T)-01-10-4 400 100 44.94 22.72
6 XQJ\S-C(P、T)-01-15-4 400 150 51.52 28.22
7 XQJ\S-C(P、T)-01-20-4 400 200 58.88 37.63
8 XQJ\S-C(P、T)-01-10-5 500 100 51.52 23.88
9 XQJ\S-C(P、T)-01-15-5 500 150 58.52 29.38
10 XQJ\S-C(P、T)-01-20-5 500 200 65.39 39.17
11 XQJ\S-C(P、T)-01-10-6 600 100 62.29 25.03
12 XQJ\S-C(P、T)-01-15-6 600 150 68.85 30.53
13 XQJ\S-C(P、T)-01-20-6 600 200 76.99 40.17
14 XQJ\S-C(P、T)-01-10-8 800 100 77.12 27.34
15 XQJ\S-C(P、T)-01-15-8 800 150 84.83 32.84
 16 XQJ\S-C(P、T)-01-20-8 800 200 92.54 43.79

采用德国最先进的TOX铆接技术，自动检测铆接点的质量：
 侧板和底板采用成型机一次性拉制而成，提高桥架的整体抗弯能力：
 侧板和底板压加强筋，外形美观，荷载能力大：
 桥架表面处理分为：喷塑、电镀锌、镀锌钝化等：
 铆接桥架最大板厚2.0：
 XQJ-S铆接桥架分为槽式、托盘式、梯级式三种：分别用C、P、T表示：
