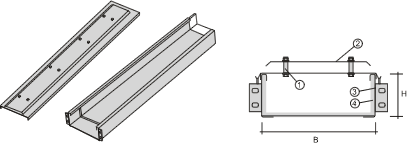

耐火桥架 FQH (NDQJ)

序号 NO.	型号 Model	宽度 (B) Width	高度（H) Height	重量kg/2m	备注 Remarks
1	FQH(NDQJ)-01-10-2	200	100	45.58	1、防尘罩 2、特殊材料支撑 3、硅酸铝岩棉 4、防火板
2	FQH(NDQJ)-01-15-2	200	150	55.35
3	FQH(NDQJ)-01-10-3	300	100	62.25
4	FQH(NDQJ)-01-15-3	300	150	69.03
5	FQH(NDQJ)-01-10-4	400	100	90.43
6	FQH(NDQJ)-01-15-4	400	150	97.25
7	FQH(NDQJ)-01-20-4	400	200	103.98
8	FQH(NDQJ)-01-10-5	500	100	107.48
9	FQH(NDQJ)-01-15-5	500	150	114.26
10	FQH(NDQJ)-01-20-5	500	200	121.02
11	FQH(NDQJ)-01-10-6	600	100	132.45
12	FQH(NDQJ)-01-15-6	600	150	139.28
13	FQH(NDQJ)-01-20-6	600	200	146.06
14	FQH(NDQJ)-01-10-8	800	100	169.62
15	FQH(NDQJ)-01-15-8	800	150	175.38
16	FQH(NDQJ)-01-20-8	800	200	183.16

侧板采用成型机一次性拉制成型，增强了桥架的整体抗弯程度：
侧板和底板采用最先进的TOX铆接技术，自动检测铆接点的质量
外表面喷有防火漆，能有效的隔绝空气，达到隔热效果：
内侧垫加硅酸铝岩棉盒和防火板阻止热量的传导：
耐火桥架配有防尘罩，用特殊材料支撑，当发生火灾时，防尘罩脱落封死护罩上的所有的散热孔，达到防火效果：
产品符合国家一级防火标准：
