000 铝合金桥架


电缆桥架型号表示方法	电缆桥架的安装示意图	电缆桥架的说明

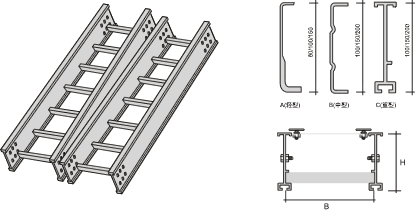

铝合金桥架 LQJ

铝合金桥架外形尺寸表及重量表

序号 NO.	型号 Model	宽度 (B) Width	高度（H) Height	槽型kg/米（托盘型）	梯级型kg/米	备注 Remarks
1	LQJ-C(P、T)-01-6-2	200	60	5.92	5.02	槽式（托盘式）桥架宽度500以上需加梯档加强筋;长度5000、6000只适用于重型桥架；重量B型A型基础上另加15%，C型在在A型基础上另加25%。
2	LQJ-C(P、T)-01-6-3	300	60	7.83	5.42
3	LQJ-C(P、T)-01-6-4	400	60	8.78	6.05
4	LQJ-C(P、T)-01-6-5	500	60	9.96	6.85
5	LQJ-C(P、T)-01-6-6	600	60	12.75	8.15
6	LQJ-C(P、T)-01-6-8	800	60	14.45	9.25
7	LQJ-C(P、T)-01-10-2	200	100	6.82	5.82
8	LQJ-C(P、T)-01-10-3	300	100	8.55	6.15
9	LQJ-C(P、T)-01-10-4	400	100	9.73	7.24
10	LQJ-C(P、T)-01-10-5	500	100	10.85	8.12
11	LQJ-C(P、T)-01-10-6	600	100	13.75	9.65
12	LQJ-C(P、T)-01-10-8	800	100	15.46	10.85
13	LQJ-C(P、T)-01-15-3	300	150	9.85	7.55
14	LQJ-C(P、T)-01-15-4	400	150	10.72	8.32
15	LQJ-C(P、T)-01-15-5	500	150	12.06	9.12
16	LQJ-C(P、T)-01-15-6	600	150	13.98	10.65
17	LQJ-C(P、T)-01-15-8	800	150	16.48	12.42
18	LQJ-C(P、T)-01-20-4	400	200	12.76	10.65
19	LQJ-C(P、T)-01-20-5	500	200	14.12	11.42
20	LQJ-C(P、T)-01-20-6	600	200	16.58	12.65
21	LQJ-C(P、T)-01-20-8	800	200	18.69	14.85

桥架采用铝合金挤压成型，尺寸精度高、强度好、外形美观、重量轻、承载能力大：
表面喷砂氧化生成一层天然的氧化保护膜，对大气和化学介质具有很强的耐腐蚀能力：
按桥架承载能力分为：A（轻型）、B（中型）、C（重型）三种；轻、中型最长4000，重型最长6000
