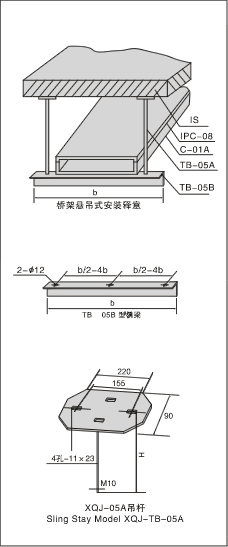

 桥架悬式安装示意图与横梁及吊架 XQJ-TB-05A-05B |
 |
型 号
Model |
名 称
Name |
页次
page |
| IS |
膨胀螺栓
Expansion Bolt |
|
| TPC-08 |
护 罩
Cover |
|
| C-01A |
桥 架
Cable Tray |
|
| TB-05A |
吊 架
Sling Stay |
|
| TB-05B |
横 梁
Beam |
|
|
型 号
Model |
bmm |
cmm |
重量kg/节
Weight:kg |
| TP-05P-7 |
700 |
L63*6 |
3.57 |
| TP-05P-10 |
1000 |
L63*6 |
5.1 |
| TP-05P-16 |
1600 |
L80*8 |
12.06 |
| TP-05P-21 |
2100 |
L80*8 |
25.83 |
|
型 号
Model |
H |
重量：kg/节
Weight:kg |
| TB-05A-5 |
500 |
2.11 |
| TB-05A-10 |
1000 |
2.5 |
| TB-05A-15 |
1500 |
2.88 |
| TB-05A-20 |
2000 |
3.27 |
|
托盘式桥架悬吊式安装，广泛用于工矿企业，图中H和b尺寸，可根据用户需要长度供货，其表面处理分为镀锌和喷塑两种。
Such installion is widely usedinfactor&mines. The surface is galvanized or spray painted |
|
